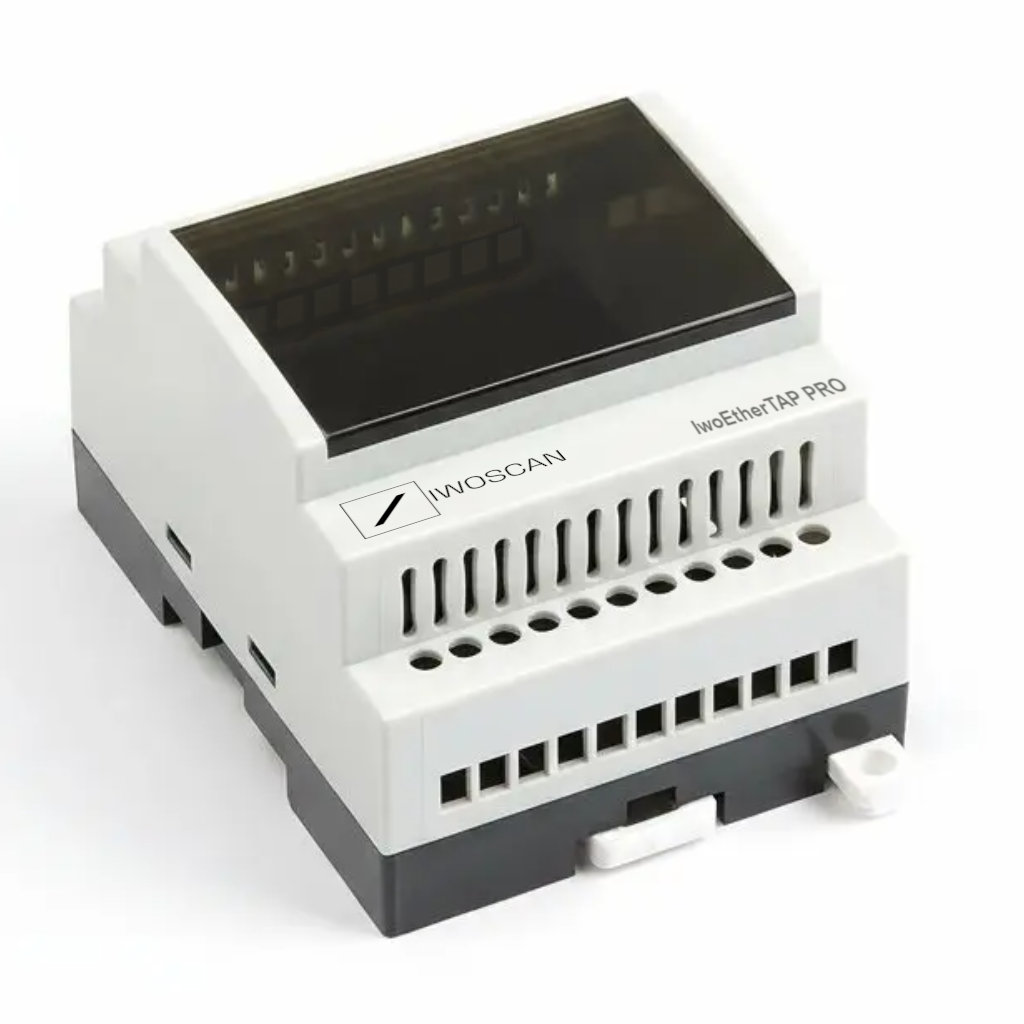

Iwoscan EetherTAP PRO 10/100 išmanusis Ethernet paketų analizatorius (TAP)
Aprašymas
IwoScan EtherTAP PRO – 10/100 Mb/s Ethernet tinklo analizatorius, skirtas pramoninės įrangos ir procesų duomenims nuskaityti realiu laiku.
Įrenginys įterpiamas į tinklo liniją ir dviem kryptimis stebi perduodamus paketus. Jis atrenka reikalingas protokolo reikšmes, išsaugo jas atmintyje ir pateikia kitoms sistemoms per Modbus TCP, Modbus RTU (RS-485) arba pasirinktą Ethernet / RS-485 sąsają.
Sprendimas tinka, kai reikia prijungti IwoScan ar kitą stebėsenos sistemą prie esamos PLC, CNC ar gamybinės įrangos nekeičiant jos valdymo programos.
*Dingus maitinimui, tinklo duomenų perdavimas per TAP išlieka veiksnus.
{tab=Palaikomi protokolai}
- PROFINET – Siemens pramoninių tinklų komunikacijos duomenų nuskaitymui.
- EtherNet/IP – CIP pagrindu veikiančių „Allen-Bradley“ / „Rockwell Automation“ sistemų duomenims.
- EtherCAT – greitų „Beckhoff“ ir kitų EtherCAT sistemų proceso reikšmėms nuskaityti.
- Modbus TCP – Modbus duomenų perdavimui TCP/IP tinkle.
- Kiti 10/100 Ethernet protokolai – galimas pritaikymas pagal konkretų įrenginį ir reikalingas reikšmes; susisiekite prieš užsakydami.
{tab=Techniniai duomenys}
- Kanalų "pass-trough" skaičius: 2
- Analizuojamų duomenų greitis: 10/100 Mbit
- Komunikacija: Ethernet 10/100, WiFi 2.4Ghz arba RS-485
- Starto laikas iki pilno funkcionalumo: 35s.
- Maitinimas: 9-36v DC, iki 3w.
{/tabs}
Panaudojimas A: Praktiškai bet kokios PLC sistemos komunikuojančios palaikomais protokolais duomenų analizė (scanner)
Prijungus analizatorių registravimo režimu, galima pamatyti visus pasirinkto tipo paketus, nustatyti jų šaltinį, gavėją bei matyti kitą informaciją.
Panaudojimas B: CNC staklių EtherCAT duomenų nuskaitymas
Beckhoff PLC valdiklio valdomame CNC medienos apdirbimo centre, prijungtas Iwoscan EtherTAP PRO anailzatorius pasyviai stebi EtherCAT komunikaciją ir išskiria pasirinktą proceso reikšmę, pavyzdžiui, X ašies koordinatę. Reikšmė nuolat atnaujinama įrenginio atmintyje ir gali būti nuskaityta per Modbus RTU, Modbus TCP ar kitą suderintą sąsają.
Tai leidžia perduoti gamybos duomenis į IwoScan ar išorinę sistemą, nekeičiant CNC valdymo logikos.
